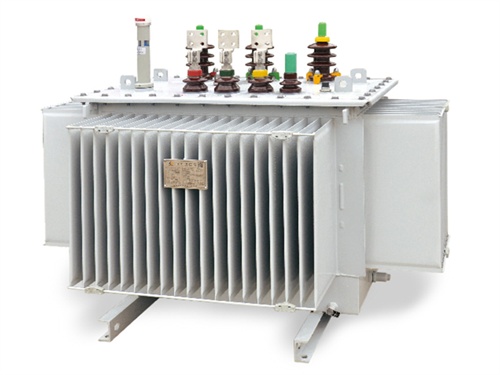

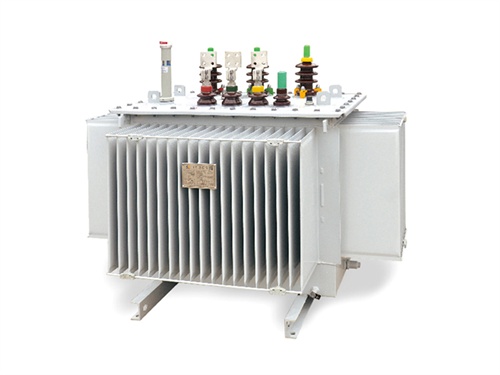

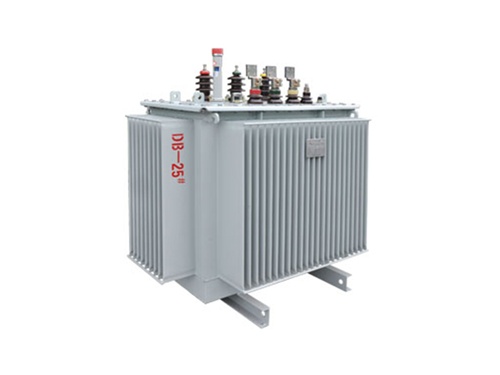

低压油浸式变压器是一种利用绝缘油作为冷却和绝缘介质的变压器,适用于低压场景,以下从其结构、工作原理、优缺点和应用场景几个方面进行介绍:
一、结构
铁芯:通常由硅钢片叠成,以减少涡流损耗和磁滞损耗,是变压器的磁路部分。运行时要产生磁滞损耗和涡流损耗而发热,为降低发热损耗和减小体积和重量,铁芯采用小于0.35mm导磁系数高的冷轧晶粒取向硅钢片构成。依照绕组在铁芯中的布置方式,有铁芯式和铁壳式之分,在大容量的变压器中,为使铁芯损耗发出的热量能够被绝缘油在循环时充分带走,以达到良好的冷却效果,常在铁芯中设有冷却油道。
绕组:由铜或铝导线绕制而成,分为高压绕组和低压绕组,和铁芯都是变压器的核心元件。由于绕组本身有电阻或接头处有接触电阻,由I2Rt知要产生热量,故绕组不能长时间通过比额定电流高的电流。另外,通过短路电流时将在绕组上产生很大的电磁力而损坏变压器。变压器绕组主要故障是匝间短路和对外壳短路。匝间短路主要是由于绝缘老化,或由于变压器的过负荷以及穿越性短路时绝缘受到机械的损伤而产生的。变压器内的油面下降,致使绕组露出油面时,也能发生匝间短路;另外有穿越短路时,由于过电流作用使绕组变形,使绝缘受到机械损伤,也会产生匝间短路。匝间短路时,短路绕组内电流可能超过额定值,但整个绕组电流可能未超过额定值。在这种情况下,瓦斯保护动作,情况严重时,差动保护装置也会动作。对外壳短路的原因也是由于绝缘老化或油受潮、油面下降,或因雷电和操作过电压而产生的。除此以外,在发生穿越短路时,因过电流而使绕组变形,也会产生对外壳短路的现象。
油箱:用于容纳绝缘油和变压器的铁芯、绕组等部件,油浸式变压器的器身(绕组及铁芯)都装在充满变压器油的油箱中,油箱用钢板焊成。中、小型变压器的油箱由箱壳和箱盖组成,变压器的器身放在箱壳内,将箱盖打开就可吊出器身进行检修。
绝缘油:起到绝缘、冷却和灭弧的作用。绝缘油能够承受高电压,防止绕组之间和绕组与铁芯之间发生短路;同时,它还能将变压器运行时产生的热量带走,保持变压器的温度在允许范围内。
散热器:用于散发变压器运行时产生的热量,提高变压器的散热效率。散热器通常由散热片组成,可以通过自然对流或强制风冷的方式进行散热。
保护装置:包括瓦斯继电器、压力释放阀、温度计等,用于监测变压器的运行状态,保护变压器的安全运行。
二、工作原理
变压器是一种静止电器,通过线圈间的电磁感应,将一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。变压器是利用电磁感应原理工作,由相互绝缘且匝数不等的两个绕组(构成电路),套装在有良好导磁性能材料叠成的铁心上(构成磁路),两绕组之间只有磁的耦合而没有电的联系。
三、优缺点
优点
高效性:具有高效能的特点,可以将输送电力时的能量损失降至最低。
散热好:热传导性能好,可将产生热量传递出去。
绝缘性能优异:能阻止电流泄漏和短路现象。
噪音低:可减少内部运行时产生的噪音。
维护成本低:结构简单,维修相对容易,使用寿命较长,减少设备更换和维修频率。
耐候性好:能在恶劣环境条件下正常工作,具有较强抗干扰能力。
负荷适应能力强:较强的冷却能力,可在负荷变化较大的电网环境下稳定工作。
防腐蚀性好:特殊防腐涂层有效防止受腐蚀和氧化。
经济性好:运行效率较高,减少能量消耗,降低能源和运行成本。
缺点
具有可燃性:当遇到火焰时可能会燃烧、爆炸。
对人体有害。
需定期检查。
抗短路能力差。
密封性能不良且宜老化:在运行场所渗漏油严重,影响设备安全运行,同时影响环境。
绝缘等级低:按A级绝缘设计、制造。
四、应用场景
工业、商业和居民建筑:提供稳定可靠的电力供应。
发电站:将发出的高电压转换为适合输送到家庭和企业使用的低/中等级别。
钢铁工业:被广泛应用于高炉、轧机等设备上,确保正常运行并提供稳定可靠的能源。
石化行业:被广泛应用于原油加工、炼油等领域,在各个环节提供所需的稳定能源。
高速铁路:确保列车正常运行并提供稳定的电力。
